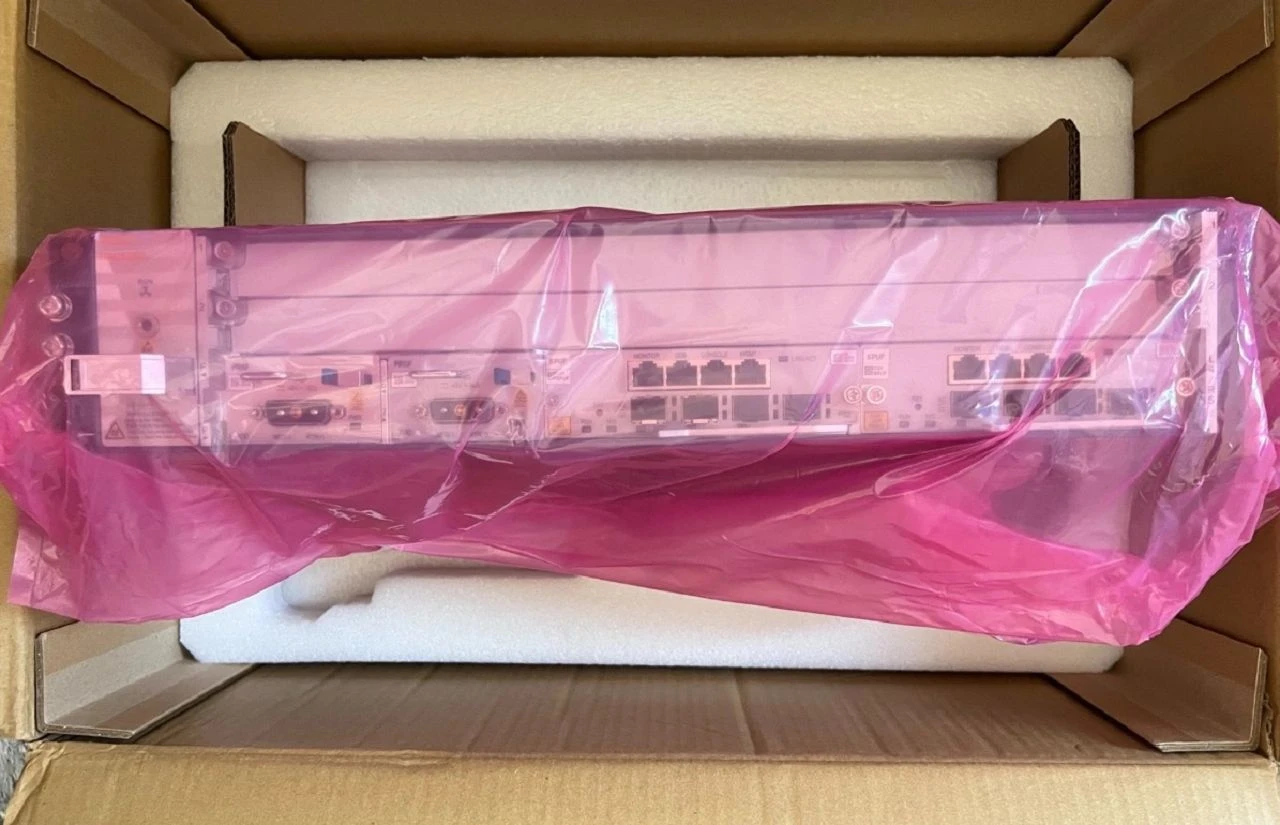

C620 GPON OLT

ZXA10 C620 یک تجهیزات دسترسی نوری با ظرفیت بالا 2U بر پایه پلت فرم TITAN است. این نیازهای کامل-دسترسی به سناریو در معماری فوق-پهنای باند بالا، ویدیوی بزرگ، FMC و شبکه{6}}را برآورده می‌کند و یکپارچه‌سازی انتقال و دسترسی، و همچنین کیفیت سرویس و امنیت کلاس حامل- را فراهم می‌کند.

ویژگی های کلیدی

معماری سیستم

» پردازنده شبکه قابل برنامه ریزی (NP)
» پشتیبانی از هواپیماهای کنترل و حمل و نقل جدا.

دسترسی به ویژگی ها
» 32 پورت GPON، 10G PON، هر-PON یا Combo PON.
» سه نسل از فناوری‌ها و جهت‌های PON، و دو نسل PON(GPON و XG(S)-
» PON) در یک کارت.
» پشتیبانی از خدمات کامل و دسترسی به سناریوها، مانند ویدیوی بزرگ، بلبرینگ 5G، معماری باز{1}} دفتر دسترسی، و غیره.

ویژگی های سخت افزاری

پیکربندی قفسه
>مجموع 6 اسلات (AC) / 7 اسلات (DC)
>2 اسلات برای کارت های خدمات
>2 اسلات برای سوئیچ و کارت های کنترل
>1 اسلات برای کارت برق AC / 2 اسلات برای کارت های برق DC
>1 اسلات برای ماژول فن

قابلیت سیستم
>ظرفیت سوئیچینگ باس backplane: 1.8 ترابیت بر ثانیه
>کارت سوئیچینگ و کنترل: 240 گیگابیت بر ثانیه
>ظرفیت سوئیچینگ سیستم: 480 گیگابیت بر ثانیه

کارت رابط Uplink
>4* 10GE/GE uplink در هر کارت (روی کارت سوئیچینگ و کنترل)

تراکم کارت مشترک
>کارت GPON: 16 پورت در هر کارت
>کارت XGS{0}PON: 16 پورت در هر کارت
>کارت XG{0}PON: 16 پورت در هر کارت
>کارت XG{0}PON و GPON Combo PON: 16 پورت Combo PON در هر کارت
>کارت XGS{0}PON و GPON Combo PON: 16 پورت Combo PON در هر کارت
>هر-کارت PON: 16 هر-پورت PON در هر کارت
>کارت 10G-EPON: 16 پورت در هر کارت
>کارت P2P: 16 پورت 10GE SFP+/GE SFP، یا 24 CSFP P2P GE/FE (پشتیبانی از 48 پورت)

مدیریت و نگهداری
>1 از{1}}از-رابط مدیریت باند
>1 رابط سریال تعمیر و نگهداری
>1 رابط سریال تشخیص محیطی
>1 رابط ساعت ارائه شده توسط SPUFS
>رابط سریال اشکال زدایی کارت 1 خطی

ویژگی های PON

GPON

>مطابق با ITU G.984.x، G.988
>پشتیبانی از نسبت تقسیم نوری تا 1:128
>پشتیبانی از OLS (نظارت خط نوری)
>پشتیبانی از حفاظت از لینک های نوری
>پشتیبانی از پایین دست / بالادست FEC
>از رمزگذاری AES-128 پشتیبانی می کند
>حداکثر فاصله منطقی: 60 کیلومتر
>حداکثر فاصله دیفرانسیل: 40 کیلومتر حداکثر فاصله فیزیکی: 60 کیلومتر

XG-PON

>مطابق با ITU G.987.x و G.988
>پشتیبانی از نسبت تقسیم نوری تا 1:256
>پشتیبانی از OLS (نظارت خط نوری)
>پشتیبانی از حفاظت از لینک های نوری
>پشتیبانی از پایین دست / بالادست FEC
>از رمزگذاری AES-128 پشتیبانی می کند
>حداکثر فاصله منطقی: 60 کیلومتر
>حداکثر فاصله دیفرانسیل: 40 کیلومتر حداکثر فاصله فیزیکی: 60 کیلومتر

XGS-PON

>مطابق با ITU G.9807 و G.988
>پشتیبانی از نسبت تقسیم نوری تا 1:256
>پشتیبانی از OLS (نظارت خط نوری)
>پشتیبانی از حفاظت از لینک های نوری
>پشتیبانی از پایین دست / بالادست FEC
>از رمزگذاری AES-128 پشتیبانی می کند
>حداکثر فاصله منطقی: 60 کیلومتر
>حداکثر فاصله دیفرانسیل: 40 کیلومتر حداکثر فاصله فیزیکی: 60 کیلومتر

ویژگی های L2/L3

ویژگی های L2
>کنترل دسترسی: فیلتر MAC، ACL
>پورت L2: پورت های اترنت فیزیکی، پورت های Vport منطقی و درگاه های تجمیع، پشتیبانی از خدمات L2 و پیکربندی TPID
>مک آدرس 128K، VLAN 1:1، VLAN N:1 و TLS VLAN، ترجمه VLAN، انباشته VLAN، QinQ انعطاف پذیر
>MAC دائمی، آدرس MAC قدیمی / یادگیری / پرس و جو / محدودیت تعداد
>پروتکل Uplink: STP/RSTP/MSTP، LACP

ویژگی های L3
>مسیریابی پایه: ارسال مسیریابی یکپارچه، مسیر استاتیک، تعادل بار مبتنی بر IP، ECMP
>مسیریابی پویا: RIPv1/v2، OSPFv2/v3، BGP4، IS{5}}IS v2، راه‌اندازی مجدد زیبا، MD5 و غیره.
>DHCPv4: رله/پراکسی DHCP، گزینه 82، گزینه 60
>ARP: پروتکل ARP، ARP Proxy
>جدول مسیر میزبان IPV4: 64K
>جدول مسیر میزبان IPV6: 64K

ویژگی های QoS

>پشتیبانی از زمانبندی صف SP، WRR و SP+DWRR در پورت های اترنت، پورت های PON و Vports
>برچسب گذاری و برچسب گذاری مجدد DSCP
>آمار ترافیک
>H{0}}QoS
>طبقه‌بندی جریان، محدود کردن نرخ، شکل‌دهی و تنظیم اولویت
>جلوگیری از ازدحام: ریزش دنباله، رنگ- RED، WRED
>پیکربندی CIR/PIR/CBS/PBS/CM، TrTCM (نشانگر دو درجه سه رنگ)
>ترکیبی PON

>هر پورت دارای ماژول نوری GPON، ماژول نوری XG-PON/XGS-PON و WDM1r است.
>پشتیبانی از نسبت تقسیم نوری تا 1:128
>پشتیبانی از OLS (نظارت خط نوری)
>پشتیبانی از حفاظت از لینک های نوری
>پشتیبانی از پایین دست / بالادست FEC
>از رمزگذاری AES-128 پشتیبانی می کند
>حداکثر فاصله منطقی: 60 کیلومتر
>حداکثر فاصله دیفرانسیل: 40 کیلومتر حداکثر فاصله فیزیکی: 60 کیلومتر

ویژگی های امنیتی

امنیت سیستم

>پورت L4 را غیر فعال کنید
>محدودیت نرخ بسته پروتکل CPU و زمان بندی

امنیت خدمات

>آدرس MAC ضد رانش-
>امنیت سرویس DHCP
>جداسازی پورت: پورت Uplink/User Port
>جداسازی بسته های پخش بر اساس VLAN

امنیت شبکه

>محدودیت نرخ سیلاب پخش/چندپست
>محدودیت نرخ بسته پروتکل پانل ارسال
>فیلتر کردن ARP پایین دست
>ضد جعل DHCP-
>ضد{0}حمله DoS
>ضد جعل ARP/IP-
>گارد منبع IP
>ACL

ویژگی های OAM

پروتکل مدیریت و رابط: CLI، Telnet/SSHv2، SNMP v1/v2/v3، مدل پروکسی IGMP/MLD، مدل هشدار و عملکرد
آمار عملکرد و تشخیص
دانلود و ارتقاء سیستم عامل از راه دور
تشخیص، کنترل و هشدار محیط
OAM اترنت: 802.1ag/Y.1731
بازیابی خودکار خطای سیستم-و تشخیص عملکرد
